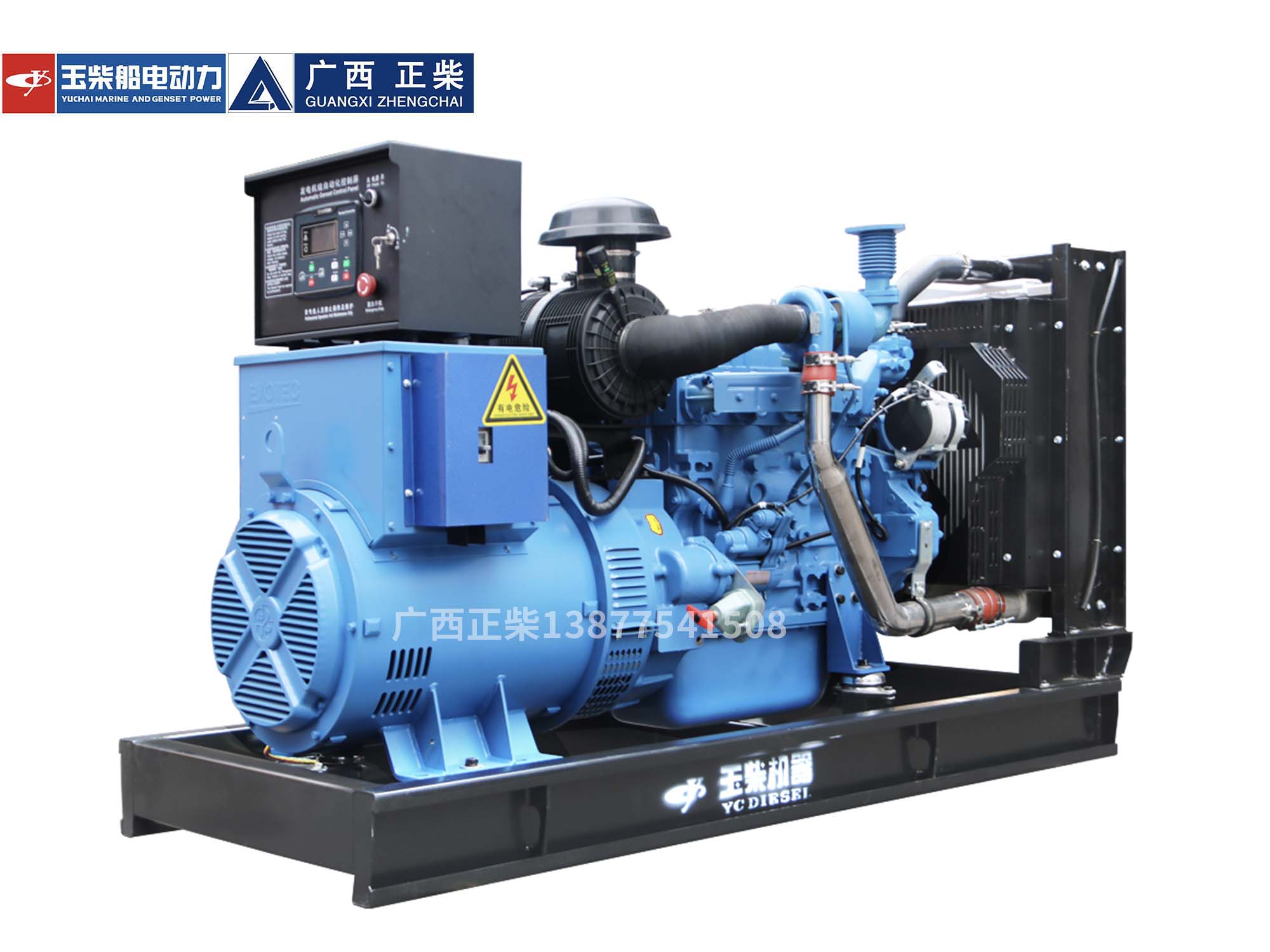

机组采用玉柴生产优质柴油机YC6A275-D30作动力，选用德科电机配套发电机组。具有结构紧凑，操作方便，运行平稳，低油耗，低排放，低噪声等特点。各项性能指标达到国标G3等级要求，适用于工矿企业、机关学校、邮电通讯、边防营地等部门单位作常规电源或备用电源。
|
机组型号
|
ZC220GF1
|
|
机组功率（kW）
|
160
|
|
额定电压 （V）
|
400/230
|
|
额定电流 （A）
|
288
|
|
额定转速 （r/min）
|
1500
|
|
额定频率 （Hz）
|
50
|
|
额定功率因数
|
0.8(滞后)
|
|
发电机组油耗电量L/h
|
21
|
|
稳态电压偏差 （%）
|
≤±2.5
|
|
瞬态电压偏差 （%）
|
100%突减功率
|
≤+25
|
|
突加功率
|
≤－20
|
|
电压恢复时间 （S）
|
≤1
|
|
电压不平衡度 （%）
|
≤1
|
|
电压调制 （%）
|
0.3
|
|
频率降 （%）
|
≤5
|
|
稳态频率带 （%）
|
≤1.5
|
|
相对频率整定下降范围 (%)
|
≥7.5
|
|
相对频率整定上升范围 (%)
|
≥2.5
|
|
瞬态频率偏差 （%）
|
100%突减功率
|
≤+12
|
|
突加功率
|
≤－10
|
|
频率恢复时间 （S）
|
≤5
|
|
相对频率容差带 %
|
2
|
|
相数及接法
|
三相四线线制
|
|
起动方式
|
直流24V电起动
|
|
调压方式
|
自动
|
|
冷却方式
|
闭式,水冷
|
|
励磁方式
|
无刷自励(AVR)
|
|
所配柴油机型号
|
玉柴 YC6A275-D30
|
|
所配发电机型号
|
德科电机160kW
|
|
净重kg
|
1700
|
|
外形尺寸（长×宽×高） （mm）
|
2450×920×1250
|
YC6A系列机型简介
YC6A系列发动机是一款性能卓越，可靠性高久经市场考验的成熟产品，市场投放量超过百万台。针对发电机机组特征开发的机型产品具有性价比高使用维修方便，NVH性能优越等优点。
YC6A主要机型特点
采用高强度合金铸铁机体，高强度曲轴，涨断式连杆，经市场多年充分验证，可靠性高。
配置先进成熟的BOSCH电控共轨+高效增压中冷技术，精确控制喷油量，进气充足，保证柴油机在不同负荷情况下，燃烧充分，油耗低，排放少。
-活塞采用内冷油道冷却，有效降低活塞温度，使用寿命长。-产品性能满足GB2820中G3性能等级要求，排放满足GB 20891国IlI(T3)的要求。
柴油机技术参数：
|
型号
|
YC6A275-D30
|
|
型式
|
立式、直列、水冷、四冲程
|
|
进气方式
|
增压中冷
|
|
气缸数-缸径×行程（mm）
|
6-108×132
|
|
活塞总排量（L）
|
7.25
|
|
压缩比
|
17.5:1
|
|
持续功率/转速（kW/r/min）
|
185/1500
|
|
备用输出功率/转速（kW/r/min）
|
203/1500
|
|
最低燃油耗(g/kW.h)
|
≤200
|
|
起动方式
|
电起动
|
|
燃油系统
|
电控高压共轨
|
|
调速方式
|
电子调速
|
|
润滑油容量（L）
|
22
|
|
排放
|
非道路T3
|
|
净质量 (kg)
|
725
|
|
外形尺寸(长×宽×高)mm
|
1740×960×1160
|
发电机技术参数:
|
品牌/产地
|
德科/安徽
|
电机型号
|
德科160
|
|
防护等级
|
IP23
|
绝缘等级
|
H级
|
|
额定功率
|
160KW
|
电压控制方式
|
AVR（自动电压调节器）
|
|
励磁方式
|
无刷自励式
|
绕组温升
|
＜125K(电阻法)
|
|
稳态电压调整率
|
≤±1%
|
电压调整范围
|
＞±10%Un
|
|
过载能力
|
100%/1h
|
过流能力
|
150%/2min
|
|
恢复时间
|
≤1s
|
波动率
|
≤±1%
|
