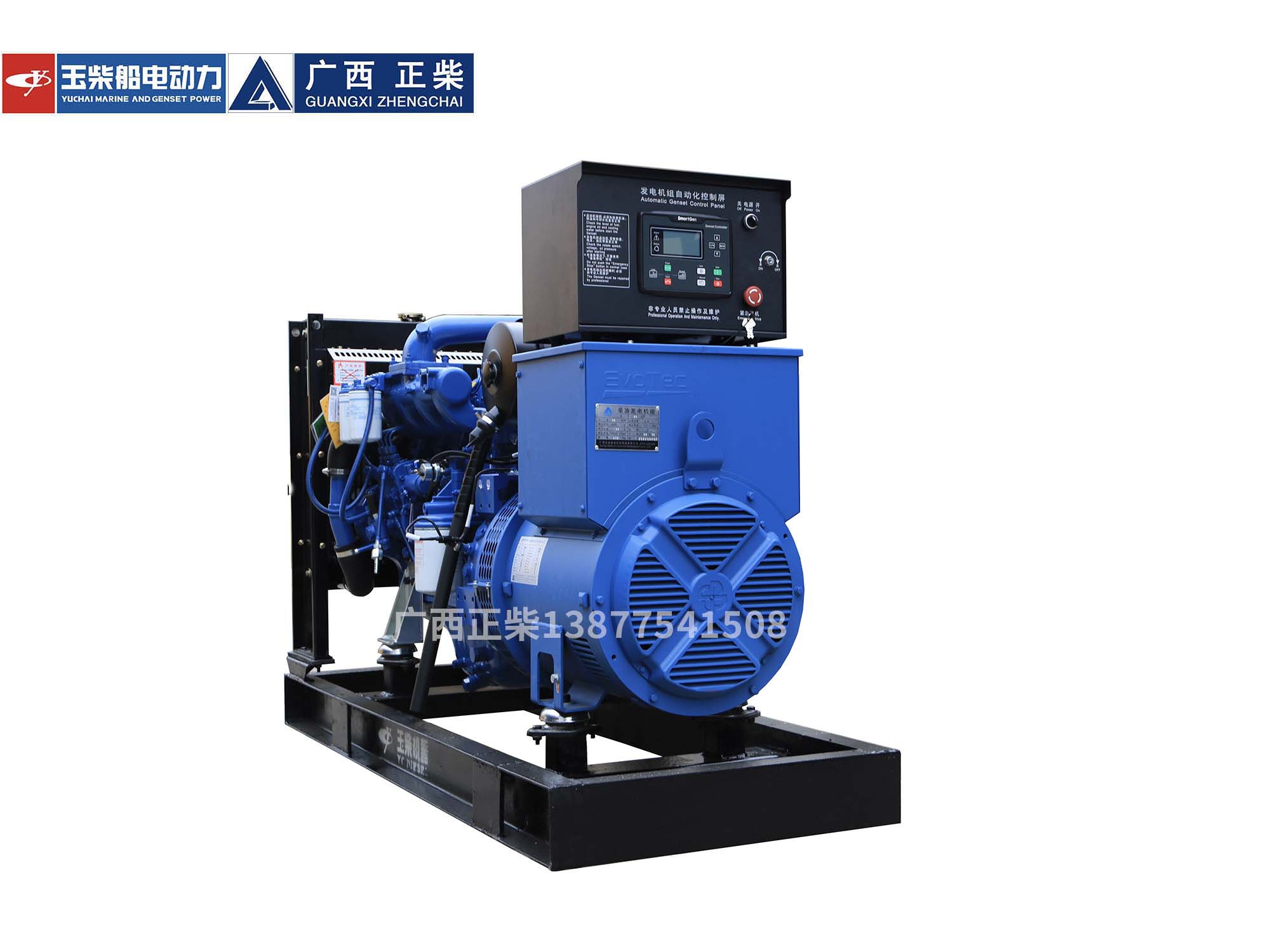

机组采用玉柴生产优质柴油机YC4D140-D31作动力，选用德科电机配套发电机组。具有结构紧凑，操作方便，运行平稳，低油耗，低排放，低噪声等特点。各项性能指标达到国标G3等级要求，适用于工矿企业、机关学校、邮电通讯、边防营地等部门单位作常规电源或备用电源。
发电机组主要技术参数：
|
机组型号
|
ZC110GF1
|
|
机组功率（kW）
|
80
|
|
额定电压 （V）
|
400/230
|
|
额定电流 （A）
|
144
|
|
额定转速 （r/min）
|
1500
|
|
额定频率 （Hz）
|
50
|
|
额定功率因数
|
0.8(滞后)
|
|
转速 （kW/r/min）
|
1500
|
|
稳态电压偏差 （%）
|
≤±2.5
|
|
瞬态电压偏差 （%）
|
100%突减功率
|
≤+25
|
|
突加功率
|
≤－20
|
|
电压恢复时间 （S）
|
≤1
|
|
电压不平衡度 （%）
|
≤1
|
|
电压调制 （%）
|
0.3
|
|
频率降 （%）
|
≤5
|
|
稳态频率带 （%）
|
≤1.5
|
|
相对频率整定下降范围 (%)
|
≥7.5
|
|
相对频率整定上升范围 (%)
|
≥2.5
|
|
瞬态频率偏差 （%）
|
100%突减功率
|
≤+12
|
|
突加功率
|
≤－10
|
|
频率恢复时间 （S）
|
≤5
|
|
相对频率容差带 %
|
2
|
|
相数及接法
|
三相四线线制
|
|
起动方式
|
电起动
|
|
调压方式
|
自动
|
|
冷却方式
|
闭式,水冷
|
|
励磁方式
|
无刷自励(AVR)
|
|
所配柴油机型号
|
玉柴YC4D140-D31
|
|
所配发电机型号
|
德科电机80kW
|
|
净重kg
|
1050
|
|
外形尺寸（长×宽×高） （mm）
|
2000×750×1100
|
YC4D系列机型简介
YC4D系列发动机是玉柴研发的经典动力产品，市场保有量50多万台。在其基础上开发的发电机组用发动机具有可靠耐用，节能环保，结构紧凑瞬态加载能力强，维修性好等优点。
YC4D主要机型特点
发动机的机体、缸盖、曲轴连杆等主体结构久经考验，确保整机的高可靠性。
采用气缸盖集成出水总管设计，减少密封面，提高密封可靠性。采用先进成熟的BOSCH电控共轨+高效增压技术，精确控制喷油量，进气充足，保证柴油机在不同负荷情况下，燃烧充分，排放少。瞬态调速性好，加载能力强，满足发电机组性能G3等级要求。
柴油机技术参数：
|
型号
|
YC4D140-D31
|
|
型式
|
立式、直列、水冷、四冲程
|
|
进气方式
|
增压中冷
|
|
气缸数-缸径×行程（mm）
|
4-110×125
|
|
活塞总排量（L）
|
4.75
|
|
压缩比
|
17.5:1
|
|
常用功率/转速（kW/r/min）
|
100/1500
|
|
备用输出功率/转速（kW/r/min）
|
110/1500
|
|
最低燃油耗(g/kW.h)
|
≤205
|
|
机油消耗率 (g/kW·h)
|
≤0.15
|
|
燃油系统
|
电控高压共轨
|
|
润滑油容量（L）
|
13.5
|
发电机技术参数:
|
品牌/产地
|
德科/安徽
|
电机型号
|
德科80
|
|
防护等级
|
IP23
|
绝缘等级
|
H级
|
|
额定功率
|
80KW
|
电压控制方式
|
AVR（自动电压调节器）
|
|
励磁方式
|
无刷自励式
|
绕组温升
|
＜125K(电阻法)
|
|
稳态电压调整率
|
≤±1%
|
电压调整范围
|
＞±10%Un
|
|
过载能力
|
100%/1h
|
过流能力
|
150%/2min
|
|
恢复时间
|
≤1s
|
波动率
|
≤±1%
|
